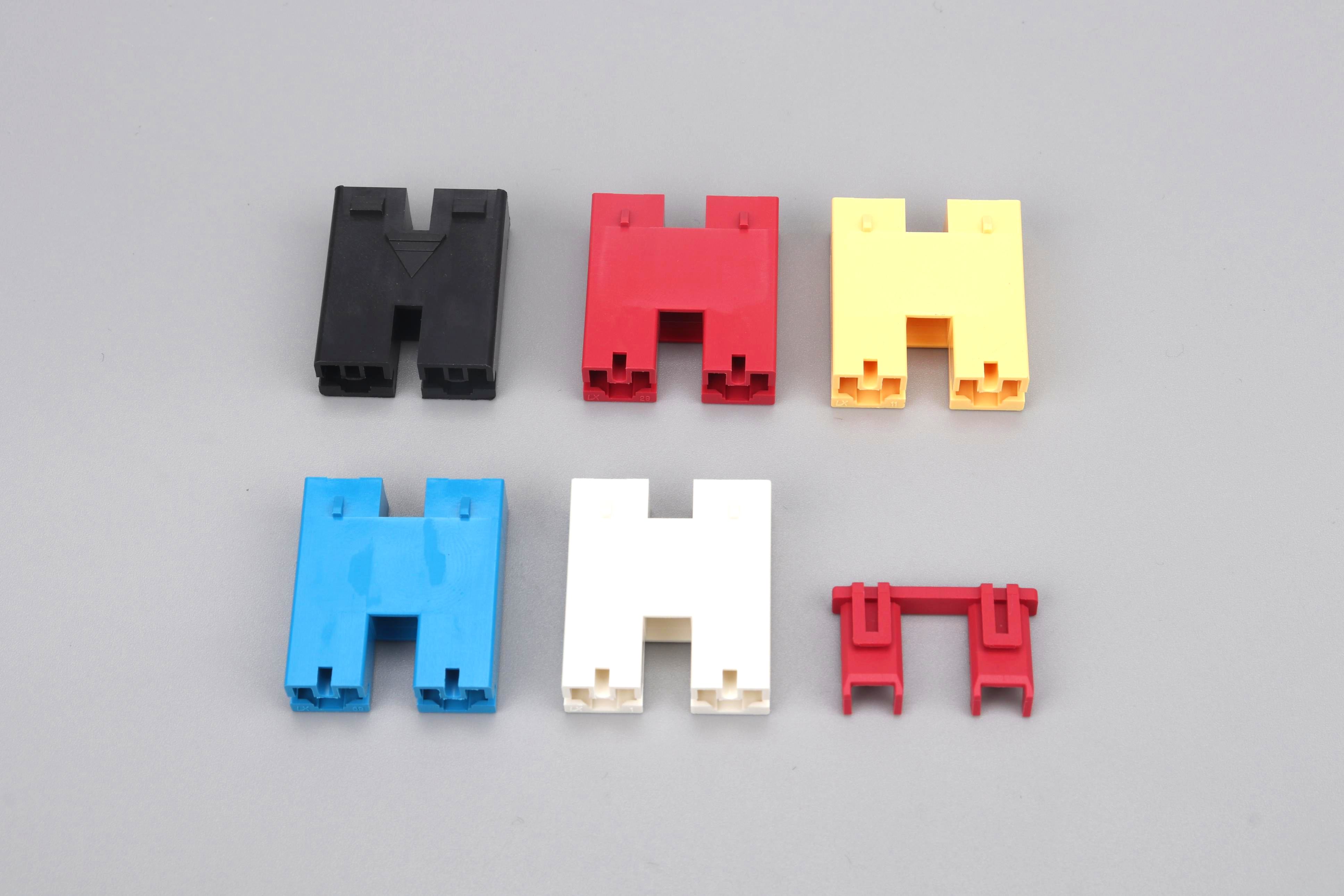

Советы по установке разъёмов для печатных плат в промышленной электронике

Установка разъёмов печатных плат в промышленной электронике требует высокой точности, технических знаний и строгого соблюдения передовых методов, обеспечивающих долгосрочную надёжность в условиях эксплуатации с повышенными требованиями. Независимо от того, собираете ли вы системы управления, оборудование для автоматизации или прочные измерительные приборы, качество установки разъёмов напрямую влияет на целостность сигнала, механическую устойчивость и общую производительность системы. Промышленные применения предъявляют более жёсткие требования по сравнению с бытовой электроникой, включая устойчивость к вибрации, экстремальным температурам и электромагнитным помехам, поэтому правильные методы установки являются обязательными для достижения проектных характеристик и минимизации отказов в эксплуатации.

Это исчерпывающее руководство содержит практические рекомендации по установке разъёмов для печатных плат (PCB), применяемых в промышленной электронике, и охватывает подготовку, методы пайки, механические аспекты, проверку качества и стратегии устранения неисправностей. Следуя этим проверенным методам, инженеры и техники могут обеспечить надёжные соединения, способные выдерживать суровые условия, характерные для цехов заводов, наружных установок и сред эксплуатации тяжёлой техники. Понимание нюансов монтажа разъёмов помогает предотвратить типичные проблемы, такие как холодные паяные соединения, смещение осей и недостаточное снятие механических нагрузок, которые приводят к периодическим сбоям и дорогостоящему простою в промышленных условиях.

Подготовка перед установкой и проверка компонентов

Изучение технической документации и спецификаций

Перед началом любых работ по установке разъёмов для печатных плат (PCB) внимательно ознакомьтесь со всей технической документацией, предоставленной производителем разъёмов и проектировщиком печатной платы. Эта документация обычно включает схемы распиновки, допуски на габаритные размеры, рекомендуемые шаблоны посадочных мест и специфические инструкции по монтажу, учитывающие уникальные особенности каждой серии разъёмов. Промышленные разъёмы для печатных плат зачастую имеют специальные требования к креплению или тепловые характеристики, отличающиеся от стандартных коммерческих компонентов, поэтому крайне важно понимать эти спецификации до начала операций по сборке.

Особое внимание уделите значению шага контактов разъёма, способу монтажа (сквозное крепление или поверхностный монтаж), номинальному току и номинальному напряжению, чтобы обеспечить совместимость с вашей применение требования. Убедитесь, что посадочное место печатной платы соответствует физическим размерам разъёма и расположению его выводов, поскольку несоответствие может привести к затруднениям при монтаже или полной несовместимости. Для промышленных применений, требующих высокой надёжности, также ознакомьтесь с рекомендациями по дерейтингу, в которых указано снижение допустимого тока при повышенных температурах или необходимость дополнительных мер отвода тепла при эксплуатации в герметичных корпусах с ограниченным воздушным потоком.

Проверка компонентов и качества печатной платы

Проведите детальный визуальный осмотр как разъемов печатной платы, так и самой печатной платы до начала монтажных работ. Проверьте прямолинейность, равномерность и отсутствие окисления или загрязнений на контактных штырях разъемов, поскольку их наличие может ухудшить качество электрического контакта. В промышленных условиях компоненты при хранении часто подвергаются воздействию влажности и воздушных загрязнителей, поэтому для удаления остатков, которые могут помешать пайке или ухудшить характеристики контактного сопротивления, может потребоваться очистка контактных штырей изопропиловым спиртом.

Проверьте поверхность печатной платы на чистоту, правильность определения защитного слоя паяльной маски вокруг контактных площадок разъёмов, а также отсутствие производственных дефектов, таких как отслоившиеся проводники или недостаточное металлизирование отверстий. Для сквозных разъёмов печатных плат требуются отверстия соответствующего размера и с надлежащим металлическим покрытием, обеспечивающие лёгкую установку выводов и достаточную площадь контакта в теле отверстия для формирования надёжных паяных соединений. Поверхностные (SMD) разъёмы требуют ровных, компланарных контактных площадок без проникновения паяльной маски или загрязнений, которые могут препятствовать полноценному смачиванию при пайке в печи рефлоу.

Организация инструментов и материалов

Соберите все необходимые инструменты и материалы до начала установки разъёмов, чтобы обеспечить эффективность рабочего процесса и предотвратить перерывы, которые могут повлиять на качество. Для печатных плат с разъёмами типа «сквозное отверстие» потребуется паяльная станция с регулировкой температуры и соответствующими размерами жала, припой с канифольным сердечником, соответствующий отраслевым спецификациям, а также инструменты для позиционирования компонентов и их фиксации во время пайки. В промышленных применениях часто используются специализированные паяльные приспособления, обеспечивающие надёжное крепление как печатной платы, так и разъёма в точном взаимном положении на всём протяжении процесса установки — особенно при работе с многорядными разъёмами, требующими одновременной пайки большого числа выводов.

Для поверхностного монтажа разъемов на печатных платах подготовка включает паяльную пасту, трафареты, соответствующие конкретной конструкции вашей платы, печь для рефлоу или станцию для ремонта горячим воздухом, а также оборудование для контроля, например, системы увеличения изображения или автоматизированные оптические инспекционные устройства. Поддерживайте организованное рабочее место, минимизирующее риск попадания посторонних предметов, повреждения от электростатического разряда или случайного повреждения компонентов при манипуляциях. Наличие надлежащей вентиляции и оборудования для отвода вредных паров является обязательным при работе со свинецсодержащими или бессвинцовыми припоями, поскольку промышленные сборочные операции зачастую предполагают продолжительные сеансы пайки, которые без соответствующих мер безопасности могут привести к воздействию вредных паров флюса на персонал.

Технологии монтажа компонентов в сквозные отверстия для обеспечения промышленной надёжности

Правильная установка и выравнивание компонентов

При установке сквозных разъемов для печатных плат начните с тщательного совмещения выводов разъема с соответствующими отверстиями на печатной плате, убедившись, что метки вывода №1 на разъеме и на плате совпадают в соответствии с документацией по сборке. Промышленные разъемы часто имеют несколько рядов выводов и строгие требования к шагу, поэтому точное совмещение критически важно для успешной установки без изгиба или повреждения выводов. Окажите мягкое и равномерное давление, чтобы полностью зафиксировать разъем на поверхности платы, проверив, что монтажная поверхность разъема плотно прилегает к печатной плате и ни один из выводов не пропустил соответствующее отверстие или не деформировался в процессе установки.

Для разъемов печатных плат с монтажными выступами или дополнительными элементами механического крепления убедитесь, что эти элементы правильно заходят в предназначенные для них отверстия или пазы до начала пайки. Такие механические элементы обеспечивают необходимую компенсацию механических нагрузок в промышленных применениях, где разъемы подвергаются многократным циклам соединения/разъединения, воздействию вибрации или усилиям натяжения кабеля, которые со временем могут вызвать перегрузку паяных соединений. Если при введении разъема возникает сопротивление, ни в коем случае не прикладывайте чрезмерное усилие: это обычно указывает на несоосность, недостаточный диаметр отверстий или повреждение выводов, требующее устранения до продолжения монтажа.

Параметры и методы пайки

Установите температуру паяльника в соответствии с используемым припоем и материалами разъема печатной платы — как правило, в диапазоне от 300 °C до 350 °C для бессвинцовых припоев, применяемых в современной промышленной электронике. Промышленного класса Разъемы ПЛИ может включать термопластичные материалы, устойчивые к более высоким температурам, или металлические корпуса, требующие тщательного контроля температуры во избежание повреждений при обеспечении надлежащего расплавления припоя и образования межметаллических соединений. Дайте жалу паяльника нагреть одновременно вывод разъёма и контактную площадку печатной платы в течение одной–двух секунд перед подачей припоя, обеспечив эффективный теплоперенос для формирования правильной металлургической связи, а не «холодного» паяного соединения, которое визуально выглядит приемлемым, но не обладает достаточной механической прочностью и электропроводностью.

Нанесите достаточное количество припоя, чтобы сформировать гладкий валик, плавно переходящий от поверхности контактной площадки вдоль вывода разъёма и образующий вогнутый профиль, что свидетельствует о правильном смачивании и достаточном объёме припоя. В промышленных применениях требуются паяные соединения, соответствующие критериям приемки IPC-A-610 класса 2 или класса 3 в зависимости от требований надёжности конкретного применения. Избегайте избыточного количества припоя, приводящего к выпуклым соединениям или мостикам между соседними выводами, а также никогда не используйте недостаточное количество припоя, оставляющее зазоры или создающее слабые механические соединения, подверженные разрушению при вибрации или термоциклировании — условиях, типичных для промышленной среды.

Управление тепловыми режимами и последовательная пайка

При пайке многоконтактных разъёмов печатной платы следует применять системный подход, обеспечивающий равномерное распределение тепла по корпусу разъёма и предотвращающий накопление термических напряжений, которые могут привести к деформации пластиковых корпусов или повреждению внутренних изоляционных материалов. Начинайте пайку с диагонально расположенных угловых контактов, чтобы механически зафиксировать разъём в правильном положении, а затем продолжайте пайку остальных контактов по такой схеме, которая обеспечивает охлаждение между соседними контактами. Такой подход особенно важен для крупногабаритных разъёмов с десятками контактов, поскольку непрерывная пайка может привести к превышению предельной температуры корпуса разъёма.

Контролируйте корпус разъема во время пайки на наличие признаков термического повреждения, таких как изменение цвета, размягчение или изменение размеров, свидетельствующие о чрезмерном нагреве. Промышленные PCB-разъемы обычно предусматривают максимальные температуры корпуса и ограничения по продолжительности их воздействия, которые не должны превышаться в ходе операций сборки. При работе с термочувствительными разъемами рассмотрите возможность использования более низких температур пайки с увеличенным временем выдержки или примените методы отвода тепла, защищающие корпус разъема при обеспечении достаточного нагрева выводов для формирования качественного паяного соединения.

Рекомендации по установке компонентов поверхностного монтажа

Нанесение паяльной пасты и трафаретная печать

Для разъемов для печатных плат с поверхностным монтажом получение стабильных и высококачественных паяных соединений начинается с правильного нанесения паяльной пасты с использованием точно изготовленных трафаретов, соответствующих геометрии контактных площадок вашей печатной платы. Для промышленных применений часто требуются паяльные пасты без необходимости последующей очистки, разработанные для профилей рефлоу при повышенных температурах и длительного срока хранения в складских условиях. Выбирайте толщину трафарета в зависимости от размера и шага контактных площадок разъема: как правило, для стандартных промышленных разъемов она составляет от 100 до 150 микрометров; более тонкие трафареты применяются в задачах с мелким шагом, а более толстые — для увеличения объема паяльной пасты на крупных площадках, предназначенных для передачи больших токов.

Нанесите паяльную пасту с помощью последовательной техники скребка, обеспечивающей полное заполнение отверстий без избыточного нанесения пасты, которое может привести к образованию мостиков между соседними контактными площадками в процессе оплавления. Проведите визуальный контроль нанесённой пасты после удаления трафарета для подтверждения правильного объёма, чёткости контуров и отсутствия размазывания или неполного отделения пасты от отверстий трафарета. Контроль окружающей среды во время нанесения пасты имеет решающее значение для промышленной сборки электроники, поскольку колебания температуры и влажности могут повлиять на реологические свойства пасты и стабильность процесса печати, что потенциально снижает качество паяных соединений разъёмов печатных плат, требующих надёжной работы в экстремальных эксплуатационных условиях.

Точности установки компонентов

Установите разъемы для поверхностного монтажа на печатной плате точно на участки паяльной пасты так, чтобы все контактные площадки совпадали с соответствующими выводами разъемов; несоосность может привести к неполноценным паяным соединениям или обрывам электрических цепей после прохождения процесса оплавления. Промышленные разъемы зачастую имеют прочную механическую конструкцию и увеличенные габаритные размеры корпуса, что обеспечивает устойчивое положение при установке; однако их масса также повышает важность надежного сцепления с паяльной пастой до оплавления — это предотвращает смещение разъемов при манипуляциях с платой или её транспортировке в печь. Используйте инструменты с вакуумным захватом или прецизионные пинцеты, подходящие по размеру и массе для устанавливаемых разъемов, избегая чрезмерного физического контакта, который может нарушить целостность слоев паяльной пасты или привести к загрязнению.

Проверьте ориентацию разъёма в соответствии с маркировкой полярности и указателями контакта №1: неправильная установка штифтовых разъёмов может привести к полной неработоспособности всего узла и потребовать дорогостоящих операций по переделке в условиях промышленного производства. Для печатных плат с разъёмами, имеющими мелкий шаг выводов или сложные конфигурации контактных площадок, рассмотрите возможность внедрения автоматизированной оптической инспекции или систем точной установки с использованием машинного зрения, обеспечивающих стабильную точность при любых объёмах выпуска. Задокументируйте все отклонения в расположении компонентов или возникшие в ходе монтажа проблемы: такие наблюдения могут послужить основой для улучшения технологического процесса или внесения изменений в конструкцию с целью повышения технологичности изделий в будущих сериях производства.

Оптимизация профиля пайки в печи

Разработайте и проверьте профили температурного профиля пайки оплавлением, специально адаптированные под ваши разъёмы печатной платы и особенности сборки платы, с учётом распределения тепловой массы, термочувствительности компонентов и требований к металлургии паяльной пасты. В промышленной электронике часто используются смешанные сборки, включающие как термочувствительные компоненты, так и надёжные разъёмы, что требует тщательной разработки температурного профиля, удовлетворяющего требованиям всех компонентов одновременно. Стандартные бессвинцовые профили пайки оплавлением обычно включают зоны предварительного нагрева до 150–180 °C, зоны выдержки при температуре 180–200 °C в течение 60–90 секунд и зоны пика пайки оплавлением при температуре 240–250 °C в течение 30–60 секунд выше температуры ликвидуса.

Контролируйте фактическую температуру платы с помощью термопар, расположенных вблизи критически важных разъёмов печатной платы (PCB) на этапе разработки профиля, чтобы убедиться в соответствии прогнозируемых тепловых условий реальным режимам нагрева в вашем конкретном оборудовании для рефлоу-пайки. Промышленные разъёмы с металлическими корпусами или большой тепловой ёмкостью могут нагреваться медленнее, чем мелкие компоненты, что потенциально требует корректировки профиля — например, увеличения времени пребывания выше линии ликвидуса или повышения пиковой температуры в пределах допустимых значений. После рефлоу-пайки проверьте паяные соединения на наличие правильной формы валика, полного смачивания и отсутствия дефектов, таких как поры, недостаток припоя или «надгробие» (tombstoning), которые могут снизить надёжность разъёмов при эксплуатации в промышленных условиях.

Механические аспекты и реализация защиты от механических нагрузок

Понимание механических напряжений в промышленных применениях

Промышленные электронные установки подвергают печатные платы (PCB) и разъёмы на них механическим нагрузкам, значительно превышающим те, что характерны для благоприятных офисных или бытовых условий эксплуатации, включая постоянную вибрацию от работы оборудования, ударные нагрузки при перемещении или столкновении устройств, а также усилия натяжения кабелей, возникающие в ходе технического обслуживания или термического расширения жгутов проводов. Эти механические нагрузки концентрируются в зоне паяного соединения между контактными штырями разъёмов и контактными площадками печатной платы, создавая условия усталостного нагружения, которые могут в конечном итоге привести к распространению трещин и электрическому отказу, если не принять надлежащих мер на этапах механического проектирования и монтажа.

Учтите, что разъёмы для печатных плат (PCB), выполняющие функцию интерфейса «плата–кабель», несут дополнительную ответственность за передачу внешних механических нагрузок от кабеля на сборку печатной платы, поэтому средства компенсации механических напряжений (strain relief) являются обязательными, а не опциональными для обеспечения промышленной надёжности. Точка межсоединения представляет собой классическую механическую систему, в которой жёсткие элементы — такие как корпуса разъёмов и печатные платы — сочетаются с гибкими элементами, включая паяные соединения и изоляцию проводов, создавая потенциальные режимы отказа в местах контакта этих разнородных материалов под действием механических нагрузок. Профессиональные методы монтажа промышленной электроники всегда предусматривают многоуровневую механическую защиту, распределяющую нагрузки по более обширным участкам и предотвращающую концентрацию напряжений в уязвимых паяных соединениях.

Установка крепёжных элементов для разъёмов

Используйте все механические элементы крепления, предусмотренные промышленными разъёмами для печатных плат (PCB), включая монтажные ушки, резьбовые бобышки или фиксаторы платы, которые надёжно закрепляют разъём на печатной плате независимо от паяного соединения. Такие механические системы крепления, как правило, обеспечивают основной структурный путь передачи усилий, приложенных к смонтированным кабельным сборкам, позволяя паяным соединениям выполнять исключительно свою электрическую функцию, а не воспринимать механические нагрузки, превышающие их расчётную прочность. При установке крепёжных элементов, таких как винты или дистанционные втулки, соблюдайте рекомендованные значения крутящего момента, обеспечивающие надёжное механическое соединение без чрезмерного напряжения подложки печатной платы или возникновения сжимающих усилий, способных вызвать растрескивание платы или деформацию корпуса разъёма.

Для разъемов печатных плат (ПП) без встроенных механических креплений следует рассмотреть применение дополнительных методов фиксации, таких как клеевое соединение по периметру разъема, конформное покрытие, упрочняющее области паяных соединений, или внешние кронштейны, зажимающие корпус разъема к поверхности печатной платы. Промышленные установки в условиях высокой вибрации могут выиграть от применения фиксирующих составов (антикрепежных жидкостей) на резьбовых крепежных винтах разъемов, предотвращающих постепенное ослабление и, как следствие, ухудшение механической устойчивости со временем. Всегда проверяйте, чтобы элементы механического крепления не мешали операциям сопряжения разъемов и не создавали проблем с доступом для обслуживающего персонала, которому необходимо отключать и повторно подключать кабели при техническом обслуживании оборудования.

Организация кабелей и компенсация механических нагрузок

Применяйте правильные методы управления кабелями, предотвращающие передачу веса и перемещения жгута проводов непосредственно на разъёмные соединители печатной платы (PCB), используя стяжки, крепёжные зажимы или защитные чехлы для снятия механических нагрузок, установленные на соответствующем расстоянии от места сочленения разъёма. Основной принцип снятия механических нагрузок заключается в фиксации кабелей на устойчивой конструкции до их подключения к разъёму, что обеспечивает рассеивание усилий растяжения, изгиба или вибрации через систему управления кабелями, а не через разъём и его паяные соединения. Первую точку крепления кабеля расположите в пределах нескольких сантиметров от корпуса разъёма, используя методы, подходящие для вашей конкретной установки, включая крепления с клеевым основанием, кабельный хомут винтовые зажимы или встроенные функции снятия механических нагрузок, интегрированные в задние оболочки разъёмов.

В промышленных применениях с креплением на панели, где разъёмы на печатной плате соединяются с внешними кабелями через отверстия в корпусе, необходимо согласовать реализацию компенсации механических нагрузок (strain relief) между внутренним монтажом на уровне платы и внешними системами кабельных вводов или задних оболочек разъёмов, фиксирующими кабели на конструкции панели. Такой многоопорный подход распределяет механические нагрузки по нескольким точкам крепления, а не концентрирует напряжение непосредственно на интерфейсе печатной платы, что значительно повышает долгосрочную надёжность при многократных циклах подключения и воздействии внешних факторов, характерных для промышленных полевых установок. Маршрутизация кабелей и конфигурации компенсации механических нагрузок должны быть задокументированы на сборочных чертежах и в технологических инструкциях, чтобы обеспечить единообразное выполнение на всех производственных единицах и правильное техническое обслуживание, сохраняющее механическую целостность оборудования на протяжении всего срока его службы.

Процедуры проверки качества и испытаний

Стандарты визуального контроля

Проводить систематический визуальный осмотр всех установленных разъемов ПКБ с использованием соответствующей увеличения и освещения для обнаружения потенциальных дефектов до начала функционального тестирования или окончательной интеграции сборок. Промышленные стандарты качества обычно ссылаются на критерии принятия IPC-A-610, которые определяют специфические визуальные характеристики приемлемых сварных соединений, включая форму филета, степень увлажнения и допустимые типы дефектов на основе класса надежности, присвоенного вашему продукту. Проверьте каждый соединитель для полного покрытия подкладки, плавный переход от подкладки к штифту, отсутствие дефектов, таких как недостаточное сварка, холодные соединения, соединение между соседними штифтами или загрязнение, которое может поставить под угрозу

Помимо оценки качества паяных соединений, необходимо проверить правильную ориентацию разъёмов, полное прилегание к поверхности печатной платы, корректное совмещение механических элементов крепления, а также отсутствие физических повреждений корпусов разъёмов или контактных штырей, которые могут повлиять на надёжность сопряжения. При визуальном контроле сборок промышленной электроники следует также оценить наличие и правильность реализации средств компенсации механических нагрузок (защиты от перегиба), достаточность маршрутизации кабелей, а также зазор между установленным разъёмом и соседними компонентами или конструкциями, способный вызвать помехи при эксплуатации или техническом обслуживании. Результаты контроля должны систематически документироваться с использованием контрольных листов или цифровых систем регистрации, обеспечивающих прослеживаемость качества и позволяющих проводить анализ тенденций в рамках инициатив по улучшению производственных процессов.

Проверка электрической непрерывности и сопротивления

Проведите проверку электрической непрерывности установленных разъёмов печатной платы (PCB), чтобы убедиться в наличии всех предусмотренных электрических соединений и отсутствии непреднамеренных коротких замыканий или перемычек, которые могут нарушить функционирование схемы. Используйте соответствующее испытательное оборудование, например цифровые мультиметры или автоматизированные испытательные системы, способные систематически прозванивать каждый контакт разъёма и проверять его соединение с соответствующим токопроводящим проводником печатной платы или контактной площадкой компонента. Требования к промышленной надёжности зачастую предписывают строгие ограничения на переходное сопротивление контактов разъёмных соединений: как правило, менее 10 миллиом для силовых цепей и менее 50 миллиом для сигнальных цепей; для соблюдения этих требований необходимо применять четырёхпроводное измерение сопротивления, исключающее влияние сопротивления измерительных проводов на результаты.

При тестировании разъёмов печатных плат, предназначенных для подключения к соответствующим кабельным сборкам, проверьте сопротивление изоляции между контактами несвязанных цепей, чтобы убедиться в отсутствии загрязнений или мостиков припоя, которые могут создавать пути утечки и приводить к сбоям в работе при эксплуатации. Для разъёмов, передающих высокочастотные сигналы, рассмотрите возможность применения рефлектометрии во временной области или измерений с использованием анализатора цепей, позволяющих оценить соответствие импедансов и параметры целостности сигнала — ключевые характеристики, обеспечивающие надёжную передачу данных в промышленных системах автоматизации или измерительных системах. Зафиксируйте все результаты электрических испытаний в качестве объективного подтверждения качества монтажа, зафиксировав исходные значения, которые будут служить основой для последующего поиска неисправностей при возникновении проблем на объекте в ходе эксплуатации оборудования.

Механическое испытание на выдергивание

Внедрить механические протоколы испытаний на вытягивание для квалификации продукции или периодической проверки соответствия установленных разъёмов печатных плат минимальным требованиям по силе удержания, а также для подтверждения достаточной механической прочности паяных соединений, обеспечивающей их устойчивость к нагрузкам при монтаже и эксплуатации. Разрушающие испытания на вытягивание обычно предусматривают постепенное увеличение растягивающего усилия, прикладываемого к корпусу разъёма, с одновременным контролем начального смещения, образования трещин или полного отделения; критерии пригодности определяются техническими спецификациями производителя разъёма или отраслевыми стандартами для аналогичных типов компонентов. В промышленных применениях требования к испытаниям на вытягивание могут варьироваться от нескольких ньютонов для малогабаритных сигнальных разъёмов до сотен ньютонов для силовых разъёмов, которые должны выдерживать усилия натяжения кабеля при монтаже или техническом обслуживании.

Для разъёмов печатных плат с выводами, устанавливаемыми в сквозные отверстия, правильное формирование паяного соединения обычно приводит к разрушению вывода или корпуса разъёма, а не к отделению паяного соединения при испытании на вытягивание, что указывает на то, что прочность металлургической связи превышает прочность материала разъёма. Разъёмы для поверхностного монтажа, как правило, обладают меньшей прочностью при испытании на вытягивание из-за меньшей площади контактных площадок и отсутствия механического зацепления через отверстия в печатной плате, поэтому применение мер по снижению механических напряжений становится ещё более критичным для таких способов крепления в промышленных применениях. Проводите испытания на вытягивание на репрезентативных образцах, а не на каждой единице продукции, чтобы обеспечить баланс между потребностями в подтверждении качества и соображениями стоимости и сроков проведения испытаний, используя статистические планы выборочного контроля, обеспечивающие достаточную достоверность оценки возможностей процесса монтажа.

Устранение распространенных проблем при установке

Устранение дефектов паяных соединений

При обнаружении дефектов паяных соединений на установленных разъемах печатной платы (PCB) сначала определите конкретный тип дефекта с помощью визуального осмотра или электрических испытаний, поскольку для устранения различных типов дефектов требуются разные корректирующие меры. Холодные паяные соединения, имеющие тусклый и зернистый вид, обычно возникают из-за недостаточного нагрева при пайке, загрязнения поверхностей, препятствующего правильному смачиванию, или перемещения компонентов во время затвердевания припоя. Для устранения холодных соединений примените дополнительный нагрев и добавьте свежий припой после тщательной очистки пораженного участка, обеспечив при этом достижение надлежащей температуры пайки как выводом разъема, так и контактной площадкой печатной платы до нанесения нового припоя.

Недостаточное количество припоя, приводящее к отсутствию правильных скруглений (fillets) или оставляющее непокрытые участки контактных площадок, обычно указывает на недостаточное нанесение припоя на этапе первоначальной сборки; в этом случае требуется добавление припоя с тщательным контролем теплового воздействия во избежание повреждения разъёма или соседних компонентов. Напротив, избыток припоя, вызывающий замыкание (bridging) между соседними выводами, требует применения методов удаления припоя — например, с использованием десолдеринговой оплётки или вакуумного оборудования для демонтажа припоя, после чего необходимо тщательно проверить, что поверхности контактных площадок остались неповреждёнными и пригодны для повторной пайки. Промышленные операции по ремонту (rework) разъёмов на печатных платах должны соответствовать тем же стандартам качества, которые применяются при первоначальной сборке: используются аттестованное оборудование и квалифицированный персонал, чтобы обеспечить надёжность восстановленных соединений на уровне проектных требований, а не превращение их в слабые места, подверженные преждевременному отказу.

Устранение проблем выравнивания и посадки

Устраните проблемы с разъемами PCB, которые неправильно устанавливаются или вызывают затруднения при выравнивании: сначала убедитесь, что номер детали используемого разъема соответствует указанному компоненту в вашем проекте платы, поскольку внешне похожие разъемы могут иметь незначительные различия в габаритных размерах, препятствующие правильной установке. Проверьте прямолинейность выводов разъема с помощью лупы или микроскопа: искривленные выводы часто возникают из-за повреждений при обращении или предыдущих попыток установки и могут потребовать аккуратного выравнивания с использованием прецизионных инструментов перед тем, как станет возможна успешная установка. Для разъемов с монтажом в сквозные отверстия убедитесь, что диаметр отверстий на печатной плате соответствует проектным спецификациям, а сами отверстия правильно металлизированы и не заблокированы слоем solder mask или остатками производственных процессов, которые могут помешать введению выводов.

Когда разъемы печатной платы демонстрируют чрезмерный люфт или не устанавливаются полностью на поверхность платы, необходимо выявить возможные причины, включая коробление печатных плат, накопление погрешностей размерных допусков или отклонения в производстве разъемов, выходящие за пределы допустимых значений. В промышленных электронных сборках может потребоваться подгонка с помощью прокладок или локальное выравнивание платы для обеспечения правильной посадки разъемов, особенно при использовании крупногабаритных многорядных разъемов, охватывающих значительную площадь платы, где даже незначительное коробление может препятствовать равномерному контакту. Зафиксируйте все выявленные проблемы с посадкой при монтаже и сообщите результаты инженерам-конструкторам, поскольку повторяющиеся трудности могут свидетельствовать о необходимости внесения изменений в конструкцию для повышения технологичности или изменения технических требований к компонентам с целью обеспечения стабильного качества сборки в серийном производстве.

Устранение отказов после монтажа

Если при установке разъемы для печатных плат выходят из строя во время функционального тестирования или проявляют нестабильное поведение, выполните системную диагностику для выявления механизма отказа и определения соответствующих корректирующих действий. Обрывы электрической цепи обычно возникают из-за неполного формирования паяного соединения, трещин в паяных соединениях или внутренних отказов контактов разъема, которые могут быть незаметны при внешнем осмотре. Используйте методы электрического зондирования для проверки целостности цепи в нескольких точках сигнального пути — от контактной площадки печатной платы через вывод разъема до места сочленения с подключаемым устройством — чтобы определить, в какой точке нарушается непрерывность, и выяснить, связаны ли отказы с паяными соединениями, корпусами разъемов или соединительными кабельными сборками.

Периодические обрывы соединений, возникающие при вибрации или циклическом изменении температуры, зачастую указывают на некачественные паяные соединения с частичным смачиванием, признаками «холодной» пайки или недостаточной механической фиксацией, допускающей микроперемещения под нагрузкой. Эти сложные дефекты могут потребовать проведения испытаний термоциклированием или воздействия вибрацией для надёжного воспроизведения условий отказа, что позволяет наблюдать механизмы отказа в контролируемых условиях и разрабатывать обоснованные стратегии ремонта. Для разъёмов печатных плат в промышленной электронике ни в коем случае не следует считать периодические отказы допустимыми особенностями, требующими временных решений: такие симптомы неизменно свидетельствуют о скрытых проблемах качества, которые со временем усугубляются и приводят к полному отказу в реальных эксплуатационных условиях. При любых отказах, связанных с монтажом, необходимо проводить тщательный анализ первопричин, используя полученные выводы для совершенствования технологических процессов и предотвращения повторения подобных ситуаций, а не ограничиваться простым ремонтом затронутых изделий без понимания механизмов отказа.

Часто задаваемые вопросы

Какая температура пайки должна использоваться для промышленных разъёмов печатных плат?

Для промышленных разъёмов печатных плат используйте температуру паяльного утюга в диапазоне от 300 °C до 350 °C при работе с бессвинцовыми припоями, корректируя её в зависимости от тепловой массы разъёма и его чувствительности к нагреву. Более крупные разъёмы с массивными металлическими корпусами могут требовать температур, близких к верхнему пределу данного диапазона, чтобы обеспечить достаточную теплопередачу; в то же время более мелкие разъёмы или те, у которых пластиковые корпуса чувствительны к температуре, лучше паять при более низких температурах с несколько увеличенным временем выдержки. Всегда убедитесь, что выбранная вами температура находится в пределах, указанных производителем разъёма, и обеспечивает правильное растекание припоя с образованием гладких, блестящих соединений, свидетельствующих о полном металлургическом соединении. При пайке поверхностно-монтируемых разъёмов методом рефлоу разработайте профили нагрева, обеспечивающие достижение пиковой температуры 240–250 °C в течение 30–60 секунд выше температуры ликвидуса, а также достаточную продолжительность термического выравнивания для предотвращения теплового удара и обеспечения полного расплавления припоя.

Как предотвратить образование паяных перемычек между близко расположенными контактами разъема?

Предотвращайте образование мостиков припоя на разъемах печатных плат с мелким шагом, используя жала паяльников соответствующего размера, обеспечивающие точную подачу тепла к отдельным выводам без чрезмерного теплового распространения на соседние участки — обычно выбирают долотообразные или конические жала с шириной, меньшей, чем шаг выводов. Наносите припой умеренно, постепенно формируя правильную геометрию валика, а не нанося избыточное количество, которое может растекаться между выводами в расплавленном состоянии. Поддерживайте чистоту и лужение жала паяльника, чтобы обеспечить эффективную теплопередачу и позволить припою смачивать целевые поверхности, а не прилипать к окисленной поверхности жала. Для поверхностно-монтируемых разъемов, склонных к образованию мостиков, оптимизируйте конструкцию апертур трафарета для паяльной пасты так, чтобы объём наносимого припоя соответствовал размерам контактных площадок, и обеспечьте корректную разработку профиля термообработки (reflow), позволяющую контролируемое смачивание припоем без чрезмерного растекания. При обнаружении мостиков удаляйте их немедленно с помощью оплетки для удаления припоя или вакуумного метода демонтажа до полного затвердевания припоя.

Какую механическую силу удержания должны выдерживать паяные соединения разъёмов печатной платы?

Паяные соединения промышленных разъёмов печатных плат должны выдерживать механические силы вытягивания, указанные производителем разъёма; типичные значения составляют от 10 до 50 ньютонов для разъёмов малосигнальных цепей и от 100 до 500 ньютонов для более крупных силовых разъёмов — в зависимости от количества контактов, способа крепления и степени требований к эксплуатации в конкретном применении. Разъёмы с монтажом в сквозные отверстия, как правило, обеспечивают более высокую силу удержания по сравнению с поверхностно-монтируемыми типами благодаря механическому зацеплению через металлизированные отверстия, помимо прочности паяного соединения. Однако правильная практика монтажа предписывает, что механические нагрузки не должны опираться исключительно на прочность паяных соединений, независимо от измеренных значений при испытании на вытягивание. Вместо этого следует использовать специальные средства механического крепления — например, винты, фиксаторы платы или монтажные выступы, — создающие конструктивные пути передачи нагрузки, независимые от паяных соединений, чтобы электрические соединения выполняли свою основную функцию без воздействия длительных механических напряжений, ускоряющих усталостное разрушение при вибрации или термоциклировании, характерных для промышленных условий эксплуатации.

Как проверить, что разъем правильно установлен перед пайкой?

Проверьте правильность установки разъема, осмотрев монтажную поверхность на предмет полного и равномерного контакта с поверхностью печатной платы по всей площади посадочного места разъема; при этом обратите внимание на наличие зазоров или выступающих участков, которые могут свидетельствовать о неполном введении разъема или помехах со стороны расположенных под ним компонентов. Для разъемов, устанавливаемых в сквозные отверстия печатной платы, проверьте выступание выводов на стороне пайки платы, чтобы убедиться, что все выводы выступают за поверхность контактных площадок приблизительно на одинаковую величину — это указывает на то, что ни один из выводов не пропустил своё отверстие и полностью не введен в плату. Аккуратно надавите на корпус разъема, чтобы убедиться в надежном контакте без ощутимого перемещения или упругого отскока, которые могли бы свидетельствовать о неполной посадке или наличии помех. Используйте подсветку или боковой угол обзора для выявления зазоров между монтажными поверхностями разъема и печатной платой, которые могут быть незаметны при наблюдении строго сверху. Для разъемов с функциями положительной фиксации — например, с платными замками или защелкивающимися язычками — перед началом операций пайки убедитесь в наличии слышимого щелчка или тактильного ощущения защелкивания; такие механические индикаторы однозначно подтверждают правильное положение установки.
