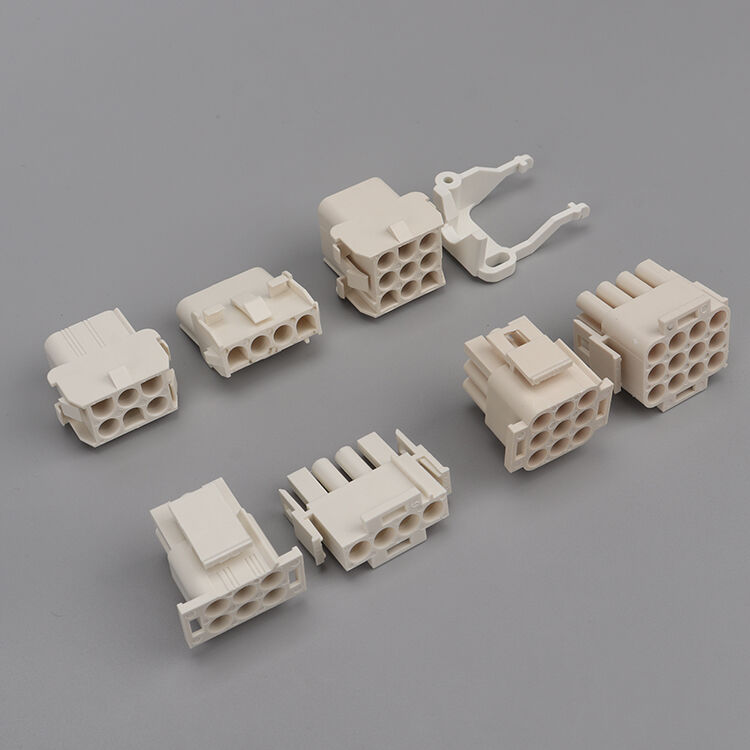

اتصال‌دهنده‌های سیم به سیم چگونه ایمنی بلندمدت در توزیع توان را تضمین می‌کنند؟

سیستم‌های توزیع انرژی ستون فقرات زیرساخت‌های برقی مدرن را تشکیل می‌دهند و قابلیت اطمینان این سیستم‌ها به‌طور قابل توجهی به کیفیت و عملکرد اجزای اتصال‌دهندهٔ آن‌ها وابسته است. اتصال‌دهنده‌های سیم به سیم اتصال دهنده های سیم نقش حیاتی در حفظ یکپارچگی مدار، جلوگیری از خرابی‌های الکتریکی و تضمین ایمنی عملیاتی در دوره‌های طولانی‌مدت خدمات ایفا می‌کنند. درک نحوه‌ی تأثیر این اجزا بر ایمنی بلندمدت نیازمند بررسی اصول طراحی، خواص مواد، روش‌های نصب و قابلیت‌های مقاومت در برابر محیط است که به‌طور مستقیم بر قابلیت اطمینان توزیع توان تأثیر می‌گذارند.

عملکرد ایمنی بلندمدت اتصال‌دهنده‌های سیم به سیم در کاربردهای توزیع توان، ناشی از عوامل مهندسی متعددی است که به‌صورت هماهنگ عمل می‌کنند. این عوامل شامل پایداری مقاومت تماس، قابلیت‌های مدیریت حرارتی، استحکام مکانیکی نگهدارنده، مقاومت در برابر خوردگی و صحت عایق‌بندی الکتریکی می‌شود. هر یک از این عوامل، حالت‌های شکست خاصی را هدف قرار می‌دهد که می‌توانند ایمنی سیستم را به‌خطر بیندازند؛ از جمله گرم‌شدن بیش از حد و جرقه‌زدن تا قطع کامل مدار. با بررسی اینکه چگونه این اتصال‌دهنده‌ها از طریق ساختار فیزیکی و ویژگی‌های عملیاتی خود هر یک از چالش‌های ایمنی را برطرف می‌کنند، مهندسان برق و مدیران تأسیسات می‌توانند تصمیمات آگاهانه‌ای در مورد انتخاب اجزا و طراحی سیستم اتخاذ کنند تا هم تجهیزات و هم پرسنل را در طول عمر عملیاتی نصب محافظت نمایند.

صحت تماس و مکانیزم‌های پایداری الکتریکی

مقاومت تماس پایین و پایدار در طول زمان

رابطه تماس الکتریکی در اتصال‌دهنده‌های سیم به سیم مهم‌ترین عامل در عملکرد ایمنی بلندمدت است. مقاومت تماس در این نقاط اتصال باید در طول عمر کاری اتصال‌دهنده، پایین و پایدار باقی بماند تا از تولید بیش از حد گرما جلوگیری شود؛ زیرا این گرما می‌تواند منجر به تخریب عایق، خرابی قطعات یا خطر آتش‌سوزی شود. اتصال‌دهنده‌های باکیفیت سیم به سیم از هندسه‌های دقیق تماس با نیروهای فنری کنترل‌شده استفاده می‌کنند که اتصال الکتریکی پایداری را حتی در شرایط چرخه‌های حرارتی، ارتعاشات مکانیکی و تنش‌های عادی عملیاتی موجود در محیط‌های توزیع توان حفظ می‌کنند.

انتخاب مواد تماسی به‌طور مستقیم بر پایداری مقاومت در طول زمان تأثیر می‌گذارد. اتصال‌دهنده‌های باکیفیت بالا برای اتصال سیم به سیم از آلیاژهای مس با ویژگی‌های خاصی در زمینهٔ حالت حرارتی (تمپر) و ساختار دانه‌ای استفاده می‌کنند که در برابر رلکس شدن تحت بار مکانیکی مداوم مقاومت می‌ورزند. بسیاری از طراحی‌ها شامل روکش قلع یا نقره روی مس پایه هستند تا اکسیداسیون را جلوگیری کنند؛ زیرا اکسیداسیون در غیر این صورت به‌تدریج مقاومت تماسی را افزایش می‌دهد. ضخامت روکش و کاربرد روش اعمال آن بر عملکرد بلندمدت تأثیر می‌گذارد؛ به‌طوری‌که پوشش‌های الکتروپلاک شده معمولاً یکنواختی و چسبندگی بهتری نسبت به سایر روش‌های پوشش‌دهی فراهم می‌کنند. این انتخاب‌های مادی تضمین می‌کنند که مسیر الکتریکی حتی پس از هزاران چرخهٔ حرارتی و سال‌ها کارکرد مداوم، ثابت باقی بماند.

طراحی نیروی فنر تماس در اتصال‌دهنده‌های سیم به سیم، نیازمندی‌های متعددی را در زمینه ایمنی و طول عمر در تعادل قرار می‌دهد. فشار تماس ناکافی منجر به افزایش مقاومت، تولید گرما و احتمال جرقه‌زدن می‌شود؛ در مقابل، نیروی بیش‌ازحد می‌تواند باعث آسیب به هادی یا تغییر شکل پلاستیکی شود که قابلیت اطمینان بلندمدت را تحت تأثیر قرار می‌دهد. طراحی‌های پیشرفته اتصال‌دهنده‌ها از هندسه‌های محاسبه‌شده فنر استفاده می‌کنند که فشار تماس بهینه را در محدوده دمایی مورد انتظار حفظ می‌کنند و انبساط حرارتی متفاوت بین مواد ناهمگن را نیز در نظر می‌گیرند. این نمودار مهندسی‌شده نیرو تضمین می‌کند که اتصالات الکتریکی بدون اعمال تنش مکانیکی اضافی بر روی هادی‌های سیم یا پوسته‌های اتصال‌دهنده، همواره محکم باقی بمانند.

معماری تماس چندنقطه‌ای برای افزونگی

بسیاری از اتصال‌دهنده‌های سیم‌به‌سیم که برای کاربردهای توزیع برق حیاتی طراحی شده‌اند، دارای چندین نقطه تماس مستقل درون یک رابط اتصال واحد هستند. این رویکرد معماری‌ای، با ایجاد پناه‌گاه ذاتی، ایمنی بلندمدت را افزایش می‌دهد؛ زیرا حتی در صورت تخریب یکی از نقاط تماس نیز ادامه ارتباط الکتریکی تضمین می‌شود. استراتژی تماس اضافی، جریان را در مسیرهای متعددی توزیع می‌کند و این امر چگالی جریان را در هر رابط تکی کاهش داده و در نتیجه تنش حرارتی واردشده بر نقاط تماس جداگانه را کم می‌کند. این اثر توزیع‌کنندگی عمر خدماتی را افزایش داده و احتمال وقوع شکست فاجعه‌بار در اتصال را کاهش می‌دهد.

طراحی تماس چندنقطه‌ای همچنین به پدیده خوردگی لرزشی (Fretting Corrosion) می‌پردازد که یکی از رایج‌ترین حالت‌های خرابی در اتصالات الکتریکی است که تحت تأثیر حرکات ریز ناشی از ارتعاش یا چرخه‌های حرارتی قرار می‌گیرند. هنگامی که سطوح تماس دچار حرکت نوسانی با دامنه کوچک می‌شوند، ذرات اکسید در فصل مشترک تشکیل شده و مقاومت را به مرور زمان افزایش می‌دهند. اتصال‌دهنده‌های سیم به سیم با چندین نقطه تماس، این مکانیسم تخریب را به‌طور مؤثر کاهش می‌دهند، زیرا احتمال وقوع همزمان خوردگی لرزشی در تمام نقاط تماس بسیار ناچیز است. حتی اگر خوردگی محصولات در برخی از فصل‌مشترک‌ها رخ دهد، مسیرهای موازی تماس، یکپارچگی کلی اتصال و عملکرد الکتریکی را حفظ می‌کنند.

طراحی‌های اتصال‌دهنده برای توزیع توان اغلب نقاط تماس را در زوایای یا جهت‌های متفاوتی قرار می‌دهند تا تعامل با سطوح هادی را به حداکثر برسانند. این تنوع هندسی تضمین می‌کند که حداقل برخی از رابط‌های تماس، علیرغم تغییرات جزئی در ابعاد بافتن سیم، عمق پوشش‌برداری عایق یا فاصله ورود هادی، همچنان تعامل بهینه‌ای را حفظ کنند. بهبود ناشی از این قابلیت اطمینان تماس، مستقیماً منجر به افزایش ایمنی بلندمدت می‌شود؛ زیرا اتصال در طیف وسیع‌تری از شرایط نصب و سناریوهای عملیاتی نسبت به طراحی‌های تماس تک‌نقطه‌ای، از لحاظ عملکردی سالم باقی می‌ماند.

مدیریت حرارتی و مهندسی پراکندگی گرما

انتخاب مواد از نظر هدایت حرارتی

عملکرد حرارتی یک پارامتر ایمنی حیاتی برای اتصال‌دهنده‌های سیم به سیم در سیستم‌های توزیع توان محسوب می‌شود، زیرا گرمای بیش‌ازحد باعث تسریع فرآیند تخریب عایق، افزایش مقاومت تماس و در نهایت ایجاد شرایط گرمایش نامطلوب (Thermal Runaway) می‌شود. مواد اولیه به‌کاررفته در ساخت اتصال‌دهنده‌ها تأثیر قابل‌توجهی بر توانایی دفع حرارت دارند. آلیاژهای مس با هدایت‌پذیری حرارتی بالا به‌عنوان اجزای اصلی حامل جریان عمل می‌کنند و به‌طور کارآمد هم جریان الکتریکی و هم انرژی حرارتی را از نقاط اتصال حیاتی دور می‌سازند. هدایت‌پذیری حرارتی این مواد که معمولاً در محدودهٔ ۲۰۰ تا ۳۸۰ وات بر متر-کلوین قرار دارد، اطمینان حاصل می‌کند که گرمای تولیدشده در سطوح تماس به‌سرعت در رساناها و بدنه‌های اتصال‌دهنده پخش شود.

مواد پوششی اتصال‌دهنده‌های سیم به سیم، نیازمندی‌های مقاومت مکانیکی را با نیازهای مدیریت حرارتی متعادل می‌کنند. پلاستیک‌های ترموپلاستیک مهندسی که معمولاً در بدنه‌های اتصال‌دهنده‌ها استفاده می‌شوند، ثبات ابعادی عالی و عایل‌بودن الکتریکی را فراهم می‌کنند و در عین حال هدایت حرارتی متوسطی دارند که به پراکندگی گرما کمک می‌کند. در برخی کاربردهای تخصصی، از پوشش‌هایی با پرکننده‌های هدایت‌کننده حرارتی استفاده می‌شود که انتقال حرارت را بدون اینکه خواص عایل‌بودن الکتریکی را تحت تأثیر قرار دهد، بهبود می‌بخشد. این رویکرد ترکیبی اجازه می‌دهد تا پوشش‌های اتصال‌دهنده به‌عنوان سینک‌های حرارتی غیرفعال عمل کنند و انرژی حرارتی را در سطوح بزرگ‌تری پخش کنند تا خنک‌سازی جابجایی (کانوکتیو) به‌طور مؤثرتری انجام شود.

جرم حرارتی اجزای اتصال‌دهنده با ایجاد بافری در برابر نوسانات دما در شرایط بار اضافی گذرا، به ایمنی کمک می‌کند. اتصال‌دهنده‌های سیم به سیم با محتوای فلزی قابل توجه، انرژی حرارتی را در طول پالس‌های کوتاه‌مدت جریان جذب می‌کنند و از افزایش سریع دما جلوگیری می‌نمایند که ممکن است باعث آسیب به عایق یا تخریب سطوح تماس شود. این اثر بافرینگ حرارتی، حفاظت ارزشمندی را در طول گذارهای راه‌اندازی، عملیات قطع خطا یا سایر شرایط موقتی که در آن جریان از مقادیر اسمی فراتر می‌رود، فراهم می‌آورد. توانایی این اتصال‌دهنده در جذب و سپس پراکندن این انرژی حرارتی بدون وارد آوردن آسیب، حاشیه ایمنی کلی سیستم را ارتقا می‌بخشد.

بهینه‌سازی سطح و طراحی تهویه

هندسهٔ خارجی اتصال‌دهنده‌های سیم به سیم تأثیر قابل‌توجهی بر توانایی آن‌ها در دفع گرما از طریق مکانیزم‌های جابجایی و تابشی دارد. اتصال‌دهنده‌هایی که برای کاربردهای جریان بالاتر طراحی شده‌اند، اغلب با افزودن سطح مؤثر بیشتر — از طریق باله‌ها، ریب‌ها یا سطوح خارجی با بافتِ خاص — انتقال گرما به هوای محیط را بهبود می‌بخشند. این ویژگی‌ها سطح مؤثر خنک‌کنندگی را بدون افزایش تناسبی حجم یا وزن اتصال‌دهنده افزایش می‌دهند و عملکرد حرارتی را در نصب‌هایی که فضای محدودی دارند، بهبود می‌بخشند. جهت‌گیری و فاصلهٔ ویژگی‌های دفع گرما با دقت مهندسی لازم بررسی می‌شوند تا جریان‌های طبیعی جابجایی که گرما را از بدنهٔ اتصال‌دهنده دور می‌کنند، به حداکثر برسند.

مسیرهای تهویه درون پوسته‌های اتصال‌دهنده، جریان هوا را فراهم می‌کنند تا گرما از اجزای داخلی خارج شود. اتصال‌دهنده‌های سیم به سیم برای کاربردهای محصور ممکن است دارای بازشوهايی باشند که به‌صورت استراتژیک در مکان‌های مناسبی قرار گرفته‌اند تا جریان هوا را درون اتصال‌دهنده تقویت کنند، بدون اینکه درجه حفاظت در برابر نفوذ ذرات (Ingress Protection) را تحت تأثیر قرار دهند. این طرح‌های تهویه با در نظر گرفتن جهت‌های معمول نصب طراحی شده‌اند تا اطمینان حاصل شود که جابه‌جایی گرمای ناشی از شناوری (جابه‌جایی گرمایی ناشی از اختلاف چگالی) به‌طور مؤثری حتی در صورت نصب افقی، عمودی یا زوایای میانی اتصال‌دهنده‌ها ادامه یابد. طراحی مناسب تهویه از تجمع گرما در فضاهای محصور جلوگیری می‌کند که در آن‌ها خنک‌سازی جابه‌جایی‌ای در غیر این صورت ناکافی خواهد بود.

رابط حرارتی بین رسانا و تماس کانکتور، مورد دیگری از ملاحظات حیاتی طراحی است. کانکتورهای سیم‌به‌سیم، جفت‌شدن حرارتی بهینه را از طریق طرح‌های تماسی که سطح مساحت تماس بین رشته‌های رسانا و ترمینال‌های کانکتور را به حداکثر می‌رسانند، به دست می‌آورند. برخی از طرح‌ها دارای ویژگی‌های فشرده‌سازی رسانا هستند که سیم‌های رشته‌ای را متراکم کرده و مساحت مؤثر تماس را افزایش داده، عملکرد الکتریکی و حرارتی را بهبود می‌بخشند. این جفت‌شدن حرارتی بهبودیافته تضمین می‌کند که گرمای تولیدشده در رابط الکتریکی به‌طور کارآمد به رساناهای متصل منتقل شده و این رساناها سپس به‌عنوان سینک‌های حرارتی گسترش‌یافته عمل کرده و انرژی حرارتی را در سراسر سیستم سیم‌کشی گسترده‌تر توزیع می‌کنند.

ویژگی‌های تثبیت مکانیکی و مقاومت در برابر لرزش

مکانیزم‌های قفل‌کننده و امنیت اتصال

پایداری مکانیکی اتصالات الکتریکی به‌طور مستقیم بر ایمنی بلندمدت در سیستم‌های توزیع توان تأثیر می‌گذارد. اتصال‌دهنده‌های سیم به سیم از مکانیزم‌های مختلف حفظ اتصال برای جلوگیری از قطع اتفاقی اتصال ناشی از ارتعاش، چرخه‌های حرارتی یا تماس غیرعمدی در طول فعالیت‌های نگهداری استفاده می‌کنند. ویژگی‌های قفل‌شونده مثبت مانند بست‌ها، دنده‌ها یا اتصال‌های رزوه‌ای اطمینان حاصل می‌کنند که پس از مونتاژ صحیح، اتصالات در طول عمر عملیاتی نصب به‌طور مستمر ایمن باقی می‌مانند. این سیستم‌های مکانیکی حفظ اتصال باید در برابر نیروهای واردشده در حین عملیات عادی مقاومت کنند، در عین حال قابل دسترسی برای قطع عمدی اتصال در طول رویه‌های نگهداری مجاز نیز باشند.

استحکام مکانیکی اتصال‌دهنده‌های سیم به سیم باید قادر به تحمل بارهای کششی که ممکن است اتصالات را از هم جدا کنند و نیروهای جانبی که ممکن است یکپارچگی تماس الکتریکی را تضعیف کنند، باشد. طراحی اتصال‌دهنده‌ها شامل ویژگی‌هایی برای کاهش تنش است که بارهای مکانیکی را به ساختارهای پوسته (housing) منتقل می‌کنند نه به نقاط تماس الکتریکی، و بدین ترتیب از رابط‌های حیاتی حامل جریان در برابر تنش‌هایی که می‌توانند مقاومت تماس را افزایش داده یا منجر به قطع کامل اتصال شوند، محافظت می‌کنند. صفحه‌بندی‌های سیم، آب‌بندی‌های کابلی و عناصر یکپارچه کاهش تنش، نیروهای مکانیکی را در سراسر اجزای سازه‌ای محکم توزیع می‌کنند و رابط‌های الکتریکی ظریف را از بارهای بالقوه مخرب جدا می‌سازند.

نیروهای درج و خارج‌سازی برای اتصال‌دهنده‌های سیم به سیم با دقت مهندسی شده‌اند تا تعادلی بین آسانی مونتاژ و امنیت اتصال برقرار شود. اتصال‌دهنده‌هایی که نیروی نگهداری کافی ندارند، در معرض شل‌شدن ناشی از ارتعاش یا خستگی ناشی از چرخه‌های حرارتی قرار دارند که به‌تدریج یکپارچگی اتصال را تضعیف می‌کنند. از سوی دیگر، نیروهای درج بیش‌ازحد، نصب در محل را پیچیده می‌سازند و ممکن است در حین مونتاژ به هادی‌ها آسیب برسانند. طراحی‌های بهینه‌شده نیروهای درجی را مشخص می‌کنند که بازخورد لامسه‌ای قابل اعتمادی ارائه می‌دهند تا درست بودن جفت‌شدن را تأیید کنند، در عین حال تنها به تلاش دستی معقولی نیاز دارند و از نیاز به ابزارهای ویژه‌ای که ممکن است در حین نصب در محل یا تعمیرات اضطراری به‌راحتی در دسترس نباشند، جلوگیری می‌کنند.

کاهش ارتعاش و کنترل پدیده تشدید

محیط‌های توزیع توان صنعتی اغلب اجزای الکتریکی را در معرض ارتعاشات مداوم یا متقطع ناشی از ماشین‌آلات دوار، فرآیندهای مکانیکی یا حرکات سازه‌ای قرار می‌دهند. اتصال‌دهنده‌های سیم به سیم که برای این کاربردها طراحی شده‌اند، ویژگی‌هایی دارند که از طریق انتخاب مواد و طراحی هندسی، در برابر تخریب ناشی از ارتعاش مقاومت می‌کنند. عناصر الاستومری موجود در مجموعه‌های اتصال‌دهنده، جذب‌کننده ارتعاش هستند و انتقال انرژی مکانیکی به رویه‌های تماس الکتریکی را کاهش می‌دهند و از حرکات ریزی که منجر به خوردگی لغزشی (Fretting Corrosion) و افزایش تدریجی مقاومت می‌شوند، جلوگیری می‌کنند.

ویژگی‌های فرکانس تشدید اتصال‌دهنده‌های سیم به سیم، بر مستعد بودن آن‌ها نسبت به آسیب ناشی از ارتعاش تأثیر می‌گذارد. اتصال‌دهنده‌هایی که فرکانس طبیعی آن‌ها با طیف‌های رایج ارتعاش محیطی هماهنگ باشد، تحت تأثیر تنش مکانیکی تقویت‌شده قرار می‌گیرند که منجر به شتاب‌بخشیدن به خستگی و تخریب می‌شود. طراحی‌های پیشرفته اتصال‌دهنده‌ها از توزیع جرم و سختی استفاده می‌کنند تا فرکانس تشدید را خارج از محدوده‌های رایج ارتعاش در حالت کاری قرار دهند و این‌گونه اثرات تشدید را به حداقل برسانند. برخی از کاربردهای تخصصی از مواد جاذب انرژی ارتعاشی ویسکوالاستیک بهره می‌برند که انرژی ارتعاشی را در محدوده‌های گسترده‌ای از فرکانس‌ها پراکنده می‌کنند و محافظتی مقاوم در برابر منابع متنوع ارتعاشی موجود در تأسیسات صنعتی فراهم می‌آورند.

اتصال‌دهنده‌های سیم به سیم برای محیط‌های با ارتعاش شدید ممکن است دارای مکانیزم‌های قفل‌کنندهٔ مثبت هادی باشند که از حرکت نسبی بین هادی‌ها و عناصر تماس جلوگیری می‌کنند. این ویژگی‌های قفل‌کننده از سیستم‌های مزیت مکانیکی مانند عملکرد کام (Cam) یا هندسهٔ شیب‌دار (Wedge) برای تولید نیروهای نگهدارندهٔ قابل توجهی از طریق ورودی دستی معتدل در حین مونتاژ استفاده می‌کنند. اتصال حاصل مقاومت استثنایی در برابر شل‌شدن ناشی از ارتعاش را نشان می‌دهد، در عین حال مقاومت تماسی پایین و عملکرد الکتریکی قابل اعتمادی را حفظ می‌کند. این طراحی مکانیکی مستحکم اطمینان می‌دهد که اتصالات الکتریکی حتی در سخت‌ترین کاربردهای صنعتی—که در آن‌ها عملیات تجهیزات انرژی ارتعاشی قابل توجهی تولید می‌کند—سالم و ایمن باقی می‌مانند.

حفاظت از محیط زیست و مقاومت در برابر خوردگی

فناوری‌های محافظت در برابر نفوذ و آب‌بندی

تعرض به عوامل محیطی چالش امنیتی بلندمدت قابل توجهی برای اتصال‌دهنده‌های سیم به سیم در کاربردهای توزیع توان محسوب می‌شود. نفوذ رطوبت، آلودگی گرد و غبار و اتمسفرهای خورنده می‌توانند عایق‌بندی الکتریکی را تخریب کرده، مقاومت تماسی را افزایش داده و در نهایت منجر به شکست اتصال یا ایجاد خطرات امنیتی گردند. اتصال‌دهنده‌های سیم به سیم که برای محیط‌های بیرونی یا صنعتی طراحی شده‌اند، فناوری‌های آب‌بندی را به کار می‌برند که از نفوذ آلاینده‌ها جلوگیری کرده و در عین حال عملکرد کاری را حفظ می‌کنند. واشرها، حلقه‌های O شکل و آب‌بندی‌های قالب‌گیری‌شده، مانعی بین اجزای الکتریکی داخلی و شرایط محیطی خارجی ایجاد می‌کنند و یکپارچگی اتصال را در طول دوره‌های طولانی‌مدت بهره‌برداری حفظ می‌نمایند.

سیستم رتبه‌بندی حفاظت در برابر نفوذ (IP)، طبقه‌بندی استانداردی از موثر بودن آب‌بندی اتصال‌دهنده‌ها در برابر ذرات جامد و مایعات ارائه می‌دهد. اتصال‌دهنده‌های سیم به سیم برای توزیع توان معمولاً بسته به نیازهای کاربردی، دارای رتبه‌های IP54 تا IP68 هستند؛ که رتبه‌های بالاتر نشان‌دهنده حفاظت برتر در برابر نفوذ عوامل محیطی می‌باشند. رویکرد خاص آب‌بندی با طراحی اتصال‌دهنده متفاوت است و شامل آب‌بندی‌های فشاری که در حین مونتاژ فعال می‌شوند، واشرهای پیش‌نصب‌شده که عملکرد آب‌بندی یکنواختی ارائه می‌دهند و ترکیبات پُتینگ (پُتینگ‌کننده) هستند که کل ناحیه اتصال را دربر گرفته و بیشترین جداسازی از محیط را فراهم می‌کنند.

اثربخشی مناسب در ایجاد آب‌بندی نه‌تنها به طراحی اتصال‌دهنده بستگی دارد، بلکه به روش‌های صحیح نصب نیز وابسته است. اتصال‌دهنده‌های سیم به سیم که دارای قابلیت آب‌بندی محیطی هستند، معمولاً مقادیر گشتاور، عمق فرو رفتن یا ترتیب مونتاژ را مشخص می‌کنند تا از فعال‌شدن آب‌بندی و عملکرد صحیح آن اطمینان حاصل شود. مستندات نصب و علامت‌گذاری‌های روی اتصال‌دهنده‌ها، تکنسین‌ها را در انجام مراحل حیاتی مونتاژ راهنمایی می‌کنند و احتمال نصب نادرست — که ممکن است محافظت محیطی را به خطر بیندازد — را کاهش می‌دهند. برخی از طرح‌های اتصال‌دهنده دارای نشانگرهای بصری یا مکانیزم‌های بازخورد لامسه‌ای هستند که از صحت درگیرشدن آب‌بندی اطمینان حاصل می‌کنند و به نصابان امکان تأیید فوری از انجام صحیح مونتاژ را می‌دهند.

سازگاری متریال و مقاومت شیمیایی

ترکیب شیمیایی مواد پوشش‌دهنده، آب‌بندی‌ها و روکش‌های تماسی، مقاومت اتصال‌دهنده‌های سیم به سیم در برابر آلاینده‌های محیطی خاص را تعیین می‌کند. محیط‌های صنعتی ممکن است اتصال‌دهنده‌ها را در معرض روغن‌ها، حلال‌ها، عوامل پاک‌کننده یا مواد شیمیایی فرآیندی قرار دهند که می‌توانند مواد ناسازگان با آن‌ها را تخریب کنند. سازندگان اتصال‌دهنده‌ها پلیمرهای پوشش‌دهنده را بر اساس مقاومت اثبات‌شده‌شان در برابر مواد شیمیایی صنعتی رایج انتخاب می‌کنند تا اطمینان حاصل شود که تخریب مواد، استحکام مکانیکی، پایداری ابعادی یا خواص عایقی الکتریکی را در طول زمان به‌هم نریزد. داده‌های سازگانی مواد ارائه‌شده در مستندات فنی، به طراحان سیستم اجازه می‌دهد تا مناسب‌بودن اتصال‌دهنده را برای شرایط محیطی خاصی تأیید کنند.

محافظت در برابر خوردگی برای اجزای متصل‌کننده فلزی با استفاده از راهبردهای مختلفی انجام می‌شود که این راهبردها بسته به مواجهه پیش‌بینی‌شده با محیط تعیین می‌گردند. اتصال‌دهنده‌های سیم به سیم برای محیط‌های ملایم ممکن است تنها به روکش قلع اتکا کنند که مقاومت مقرون‌به‌صرفه در برابر اکسیداسیون را برای شرایط صنعتی استاندارد فراهم می‌کند. اما در محیط‌های تهاجمی‌تر، محافظت تقویت‌شده‌تری از طریق روکش ضخیم‌تر، مواد جایگزین مانند نیکل یا طلا، یا درزبندی کامل (Sealing) که هرگونه مواجهه با محیط را حذف می‌کند، مورد نیاز است. انتخاب راهبرد مناسب محافظت در برابر خوردگی، تعادلی بین الزامات عملکردی و ملاحظات اقتصادی ایجاد می‌کند تا ایمنی بلندمدت کافی بدون پرداخت هزینه‌های اضافی غیرضروری برای محافظت بیش‌ازحد تضمین شود.

خوردگی گالوانیکی نگرانی خاصی را در مورد اتصال‌دهنده‌های سیم به سیم که مواد هادی ناهمگون (مانند مس و آلومینیوم) را به هم متصل می‌کنند، ایجاد می‌کند. تفاوت پتانسیل الکتروشیمیایی بین این فلزات، در صورت وجود رطوبت که مسیری الکترولیتی فراهم می‌کند، سلول‌های خوردگی ایجاد می‌نماید و منجر به تخریب تدریجی در سطح اتصال می‌شود. طراحی‌های ویژه اتصال‌دهنده‌ها برای کاربردهای فلزات متفاوت، ویژگی‌هایی را شامل می‌شوند که مکانیزم‌های خوردگی گالوانیکی را قطع می‌کنند؛ از جمله پوشش‌های مانع‌کننده که تماس مستقیم بین فلزات ناهمگون را حذف می‌کنند، کاربرد ترکیباتی که رطوبت و اکسیژن را از سطح اتصال دور نگه می‌دارند، یا مواد آند قربانی که به‌صورت اولویت‌دار خورده شده و از سطوح حیاتی انتقال جریان محافظت می‌کنند.

عایق‌بندی الکتریکی و سرکوب قوس الکتریکی

مقاومت دی‌الکتریک و توانایی تحمل ولتاژ

سیستم عایق‌بندی در اتصال‌دهنده‌های سیم به سیم باید جداسازی الکتریکی بین رساناهای حامل جریان و سطوح زمین‌شده را در طول کل عمر عملیاتی اتصال‌دهنده حفظ کند. مشخصات استحکام دی‌الکتریک، حداکثر ولتاژی را تعیین می‌کنند که مواد عایق می‌توانند قبل از وقوع شکست الکتریکی تحمل کنند؛ زیرا این شکست می‌تواند خطرات ایمنی از قبیل خطر صدمه ناشی از برق‌گرفتگی یا ایجاد قوس الکتریکی ایجاد کند. اتصال‌دهنده‌های سیم به سیم مورد استفاده در توزیع توان، از مواد عایقی با استحکام دی‌الکتریکی استفاده می‌کنند که به‌طور قابل‌توجهی از ولتاژهای عملیاتی عادی فراتر رفته و حاشیه‌های ایمنی را فراهم می‌آورند تا بتوانند پدیده‌هایی مانند نوسانات ولتاژ، پیرشدن عایق و اثرات آلودگی را که در طول دوره‌های طولانی‌مدت خدمات رخ می‌دهند، جذب کنند.

چیدمان هندسی عناصر رسانا و عایق در اتصال‌دهنده‌های سیم به سیم، فاصله‌های موثر درز روی سطح عایق (Creepage) و فاصله هوایی (Clearance) را تعیین می‌کند که از ایجاد مسیرهای نامطلوب (Tracking) یا شکست عایقی (Flashover) جلوگیری می‌کنند. فاصله درز روی سطح عایق کوتاه‌ترین مسیر طولی در امتداد سطوح عایق بین دو رسانا را نشان می‌دهد، در حالی که فاصله هوایی، شکاف مستقیم هوا بین عناصر رسانا را اندازه‌گیری می‌کند. استانداردهای نظارتی، حداقل فاصله‌های لازم را بر اساس ولتاژ کاری و درجه آلودگی محیط مشخص می‌کنند تا حاشیه ایمنی کافی در شرایط عملیاتی پیش‌بینی‌شده تضمین گردد. طراحی اتصال‌دهنده‌ها شامل ریب‌ها، موانع و سطوح عایقی امتدادیافته است که فاصله‌های موثر را فراتر از حداقل الزامات افزایش داده و ایمنی بلندمدت را به‌ویژه در محیط‌های آلوده — که در آن رسوبات رسانا ممکن است فاصله‌های ناکافی عایقی را پل زنند — بهبود می‌بخشد.

مواد عایق‌کننده برای اتصال‌دهنده‌های سیم به سیم با دقت انتخاب می‌شوند تا در برابر مکانیزم‌های تخریب از جمله پیرشدگی حرارتی، قرارگیری در معرض اشعه فرابنفش، جذب رطوبت و سایش مکانیکی مقاومت کنند. ترموپلاستیک‌های مهندسی که معمولاً در پوسته‌های اتصال‌دهنده‌ها استفاده می‌شوند، خواص الکتریکی عالی را در ترکیب با دوام مکانیکی و مقاومت شیمیایی ارائه می‌دهند. فرمولاسیون مواد ممکن است شامل پایدارکننده‌هایی باشد که از تخریب اکسیداتیو جلوگیری می‌کنند، مهارکننده‌های اشعه فرابنفش برای کاربردهای بیرونی یا مواد بازدارنده احتراق که ویژگی‌های ایمنی در برابر آتش را بهبود می‌بخشند. پایداری بلندمدت این مواد عایق اطمینان حاصل می‌کند که استحکام دی‌الکتریک در طول عمر پیش‌بینی‌شده اتصال‌دهنده به‌طور کافی حفظ شود و ایمنی الکتریکی حتی پس از سال‌ها کارکرد مداوم نیز حفظ گردد.

ویژگی‌های حفاظت و قطع کمان الکتریکی

قوس‌زدن الکتریکی در حین اتصال یا قطع اتصال، خطرات امنیتی قابل توجهی ایجاد می‌کند که شامل تولید گرمای شدید، تبخیر فلز و احتمال اشتعال آتش است. اتصال‌دهنده‌های سیم به سیم که برای جاسازی یا خارج‌سازی در حالت برق‌دار طراحی شده‌اند، دارای ویژگی‌هایی هستند که رویدادهای قوس‌زدن را سرکوب یا مهار می‌کنند و هم پرسنل و هم تجهیزات را محافظت می‌نمایند. برخی از این طراحی‌ها عناصر تماس را درون محفظه‌های بسته‌ای قرار می‌دهند که انرژی قوس را در خود نگه می‌دارند و از گسترش شعله به بیرون یا پاشش ذرات فلزی جلوگیری می‌کنند. این راهبردهای مهار انرژی قوس به‌ویژه در مکان‌های خطرناک اهمیت دارند که در آن‌ها اتمسفرهای انفجاری ممکن است در اثر انرژی قوس‌زدن غیرکنترل‌شده مشتعل شوند.

مواد مقاوم در برابر قوس الکتریکی در اتصال‌دهنده‌های سیم به سیم، با جذب انرژی قوس بدون آسیب پیشرونده، حفاظت اضافی ارائه می‌دهند. پلیمرهای مقاوم در برابر دمای بالا و سرامیک‌ها در برابر شرایط حرارتی شدید ایجادشده در طول رویدادهای قوس مقاومت می‌کنند و یکپارچگی ساختاری را حفظ کرده و حتی پس از قرار گرفتن در معرض پلاسمای قوس نیز عایق‌بندی الکتریکی را ادامه می‌دهند. برخی کاربردهای تخصصی از هندسه‌های خاموش‌کننده قوس استفاده می‌کنند که به‌سرعت پلاسمای قوس را خنک کرده و آن را یون‌زدایی می‌کنند، تا خاموش‌شدن قوس را تسریع کرده و آزادسازی انرژی را به حداقل برسانند. این ویژگی‌های پیشرفته ایمنی را در کاربردهایی که امکان قطع غیرعمدی مدار تحت بار همچنان وجود دارد—علیرغم کنترل‌های رویه‌ای—افزایش می‌دهند.

دنباله‌ی تماس در اتصال‌دهنده‌های سیم‌به‌سیم چندقطبی ممکن است شامل عدم تقارن‌های طراحی‌شده‌ای باشد که ترتیب عملیات برقراری و قطع تماس را در حین اتصال و جداسازی کنترل می‌کنند. تماس‌های زمین ممکن است ابتدا برقرار شده و در پایان قطع گردند تا اتصال زمین به‌صورت پیوسته در طول انتقال اتصال حفظ شود. این دنباله‌بندی کنترل‌شده خطر صاعقه‌زدن را کاهش می‌دهد و ممکن است با ایجاد یا حفظ پتانسیل‌های مرجع پیش از برقراری تماس‌های برق، تشکیل قوس الکتریکی را سرکوب کند. طراحی مکانیکی حامل‌های تماس و عناصر فعال‌کننده، زمان‌بندی دنباله‌ی تماس را تعیین می‌کند؛ که کنترل دقیق ابعادی اطمینان‌بخش عملکرد قابل‌اطمینان را در تمام محدوده‌ی تلرانس‌های ساخت و شرایط محیطی فراهم می‌سازد.

سوالات متداول

متوسط عمر مورد انتظار برای اتصال‌دهنده‌های سیم‌به‌سیم در سیستم‌های توزیع برق چقدر است؟

عمر اتصال سیم به سیم به طور قابل توجهی بر اساس شرایط کاربرد، بارگذاری فعلی، قرار گرفتن در معرض محیط زیست و شیوه های نگهداری متفاوت است، اما اتصال دهنده های با کیفیت به درستی استفاده شده معمولاً در محیط توزیع برق صنعتی برای بیست تا سی سال خدمات قابل اعتماد ارائه می دهند. اتصال دهنده هایی که در محیط های کنترل شده در محدوده پارامترهای نامی کار می کنند ممکن است مدت زمان بیشتری کار کنند، در حالی که اتصال دهنده هایی که تحت چرخه های گرمایی مکرر، استرس مکانیکی یا شرایط محیطی تهاجمی قرار دارند ممکن است نیاز به تعویض زودتر داشته باشند. برنامه های بازرسی منظم که دمای اتصال، اکسیداسیون هادی و وضعیت مسکن را کنترل می کنند، به شناسایی تخریب قبل از ایجاد پیامدهای ایمنی کمک می کنند و امکان جایگزینی فعال را فراهم می کنند که از شکست جلوگیری می کند.

چگونه دمای محیط بر عملکرد ایمنی اتصال سیم به سیم تاثیر می گذارد؟

دمای محیط به‌طور مستقیم بر ظرفیت عبور جریان و پایداری بلندمدت مواد اتصال‌دهنده‌ها تأثیر می‌گذارد؛ بیشتر اتصال‌دهنده‌های سیم‌به‌سیم برای کارکرد مداوم در دمای محیط تا ۷۵ یا ۹۰ درجه سانتی‌گراد (بسته به طراحی و مواد به‌کاررفته) رتبه‌بندی شده‌اند. افزایش دمای محیط، حاشیه حرارتی قابل‌استفاده بین دمای کارکرد و آستانه‌های تخریب مادی را کاهش می‌دهد و لزوم کاهش جریان اسمی (derating) را برای حفظ ایمنی عملیاتی ضروری می‌سازد. همچنین، شرایط حدی دما فرآیندهای پیرشدن شیمیایی در مواد عایق و واشرهای الاستومری را تسریع می‌کند و ممکن است عمر مفید را کاهش دهد. در برنامه‌ریزی نصب باید حداکثر دمای محیط پیش‌بینی‌شده — از جمله اثرات گرمایش ناشی از تابش خورشید، نزدیکی به منابع حرارتی و تهویه ناکافی که ممکن است دمای محلی را فراتر از رتبه‌بندی اتصال‌دهنده‌ها افزایش دهد — لحاظ گردد.

آیا اتصال‌دهنده‌های سیم‌به‌سیم پس از قطع شدن قابل استفاده مجدد هستند یا نیاز به تعویض دارند؟

قابلیت استفاده مجدد اتصال‌دهنده‌های سیم‌به‌سیم به‌طور قابل توجهی به ویژگی‌های طراحی خاص و نوع فناوری اتصال به‌کاررفته بستگی دارد. اتصال‌دهنده‌هایی که از سیستم‌های قلاب‌زنی مکانیکی یا تماس فنری استفاده می‌کنند، عموماً در صورت نگهداری مناسب، امکان انجام چندین چرخه جفت‌شدن را فراهم می‌کنند؛ به‌طوری‌که سازندگان معمولاً حداقل تعداد تضمین‌شده چرخه‌های جفت‌شدن را از ده‌ها تا صدها عملیات مشخص می‌کنند. فناوری‌های اتصال دائمی مانند تماس‌دهنده‌های قلاب‌زنی (crimp) یا اتصال‌دهنده‌های جابجایی عایق (IDC) عموماً قابلیت استفاده مجدد را ندارند، زیرا فرآیند جداکردن باعث آسیب‌دیدن رابط‌های تماس یا انتهای رساناها می‌شود. بازرسی بصری پس از جداکردن به ارزیابی وضعیت اتصال‌دهنده کمک می‌کند؛ و نشانه‌هایی مانند گرم‌شدن بیش از حد، خوردگی، آسیب مکانیکی یا سایش تماس، نیاز به تعویض اتصال‌دهنده را حتی در صورت وجود قابلیت نظری استفاده مجدد نشان می‌دهند. رویکرد محافظه‌کارانه هر بار جداکردن را به‌عنوان عاملی بالقوه کاهنده کیفیت اتصال در نظر می‌گیرد و تعویض اتصال‌دهنده بالاترین تضمین برای ادامه عملکرد ایمن و پایدار را فراهم می‌کند.

چه معیارهای بازرسی نشان‌دهنده این هستند که اتصال‌دهنده‌های سیم به سیم به دلایل ایمنی نیاز به تعویض دارند؟

چندین شرایط قابل مشاهده نشان‌دهنده این است که اتصال‌دهنده‌های سیم به سیم به پایان عمر خدمات خود رسیده‌اند و برای حفظ ایمنی سیستم باید جایگزین شوند. تغییر رنگ مواد پوشش‌دهنده، به‌ویژه در نزدیکی نواحی تماس، نشان‌دهنده افزایش دمای تاریخی است که ممکن است خواص عایقی و ویژگی‌های فنر تماس را تضعیف کرده باشد. خوردگی قابل مشاهده روی هادی‌ها یا سطوح تماس، نشان‌دهنده شکست در درزبندی محیطی و احتمال افزایش مقاومت تماس است. آسیب مکانیکی از جمله ترک‌خوردگی‌ها، گیره‌های گمشده یا تغییر شکل پوشش‌ها، هم ظرفیت نگهداری مکانیکی و هم یکپارچگی عایقی الکتریکی را تضعیف می‌کند. هرگونه نشانه‌ای از جرقه‌زدن مانند ردّ کربنی، رسوبات پاشیده‌شده فلزی یا فرسایش سطوح تماس، نشان‌دهنده تنش عملیاتی شدید است و جایگزینی فوری اتصال‌دهنده را الزامی می‌سازد. پایش دما در حین عملیات عادی، ارزیابی کمی ارائه می‌دهد؛ به‌طوری‌که اگر دمای اتصال‌دهنده بیش از سی تا پنجاه درجه سانتی‌گراد از دمای محیط بالاتر رود، حتی در غیاب نشانه‌های آشکار آسیب، نیاز به بررسی و احتمالاً جایگزینی آن احساس می‌شود.
